2. El Satış Platformu

1) Yüzey Temizleme Hattı,
2) Kurutma Fırını,
3) Tozboya Pişirme Fırını,
4) Konveyör Hattı,
5) Otomasyon Panosu Ve Tesisatı(Plc),
6) Paslanmaz Toz Boya Uygulama Kabini Ve Toz Boya Uygulama Ekipmanları,
7) Pvc Toz Boya Uygulama Kabini

Tesis Ekipmanları

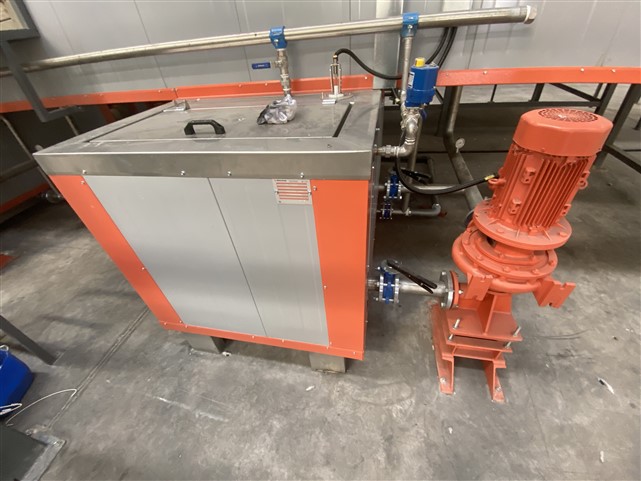

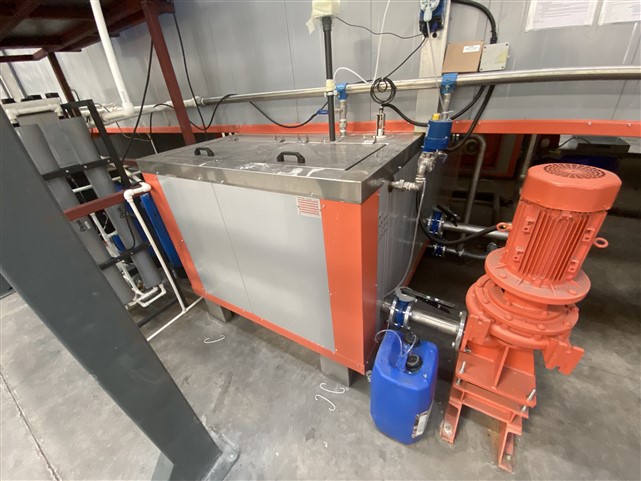

A) Yüzey Temizleme Hattı 1 Takım :
1-1-1-Yağ Alma - Fosfat – 1 Adet
1-1-2- Durulama – 1 Adet
1-1-3- Di Duralama – 1 Adet
1-1-4- Pasivasyon – 1 Adet

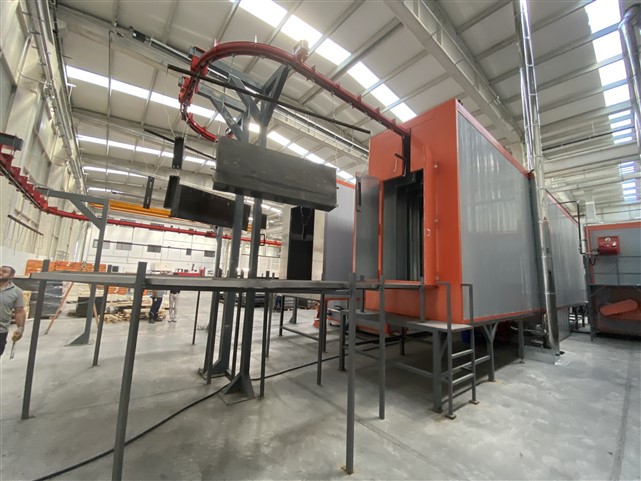

B) Kurutma Fırını
Dış Ölçüler :
Genişlik : 1.600 Mm
Yükseklik : 4.000 Mm
Uzunluk : 12.000 Mm
Isıtma Kapasitesi : 250.000 Kcal/H

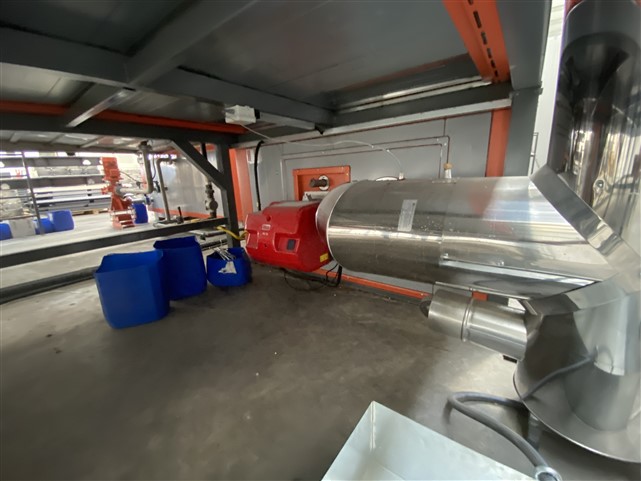

Brülör : Doğalgaz
İzolasyon : 150 Mm Taş Yünü

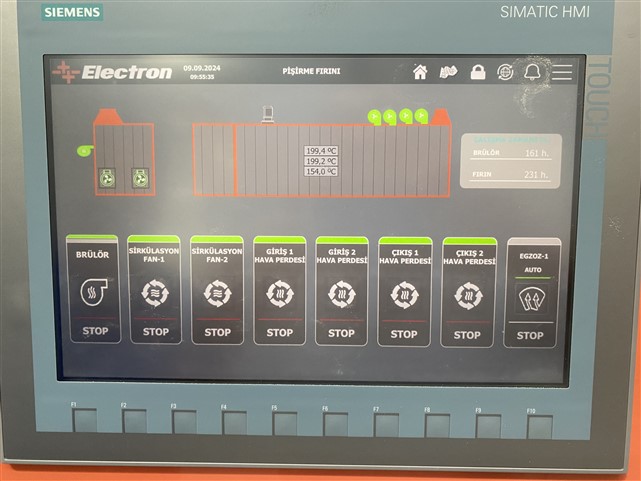

C) Pişirme Fırını
Dış Ölçüler :
Genişlik : 1.600 Mm
Yükseklik : 4.000 Mm
Uzunluk : 15.000 Mm
Isıtma Kapasitesi : 500.000 Kcal/H
Brülör : Doğalgaz
İzolasyon : 150 Mm Taş Yünü

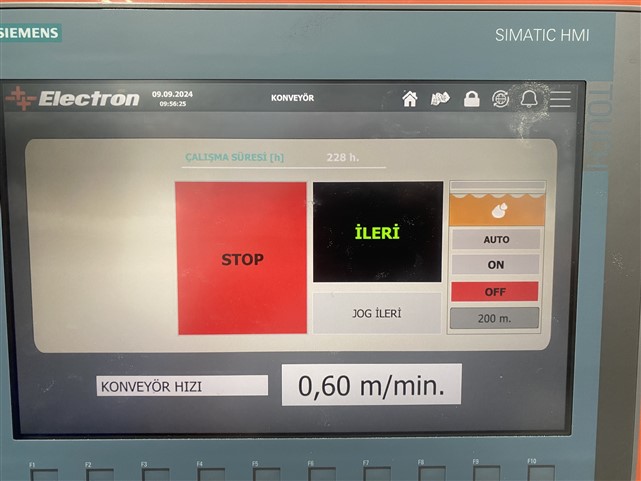

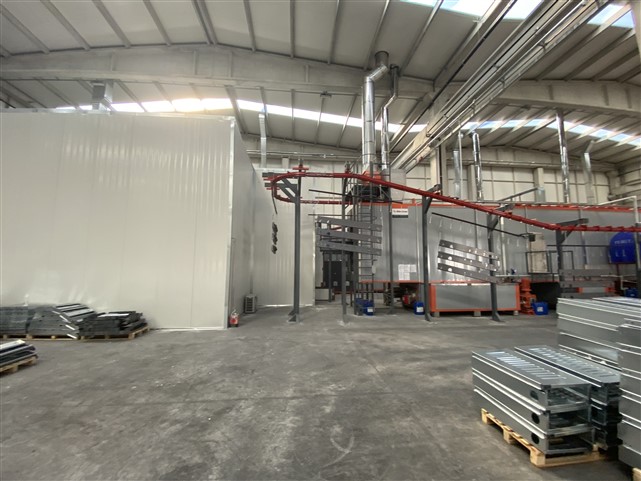

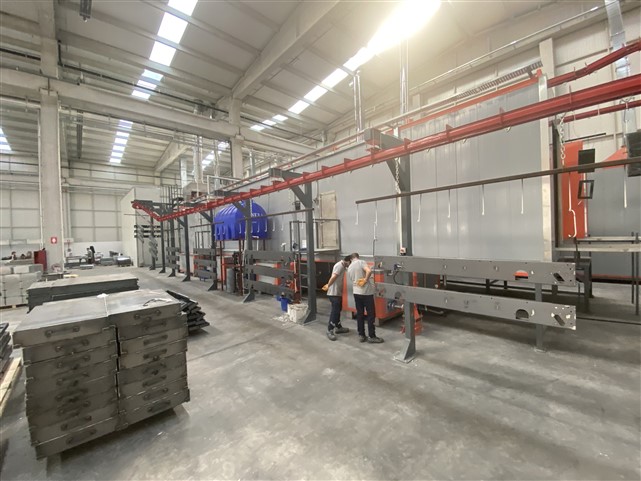

D) Konveyör Hattı
Konveyör Uzunluğu : 156 Metre
Konveyör Tipi : 200 X 38 Kardan Milli Tip ( Ağır Tip )
Taşıtma Kapasitesi : 50 Kg/Askı Başına (100 Kg/Bara)
Redüktör Markası : Yılmaz Redüktör
Tahrik Ünitesi Sayısı : 1 Takım
Motor Gücü : 1.1 Kw (1,5 Hp) 1.400 D/Dak.
Tork Limiter : 1 Takım Acw3 S200 Disk Yaylı
Plc Takip Sistemi : 1 Adet
Dijital Hız Göstergesi : Mevcut
Otomatik Yağlama Ünitesi : Purgex (4 Noktadan Atışlı Pulverize)
Kullanılması Öngörülen Yağ : Kluber, Ikv Trıbologıe, Rocol, Lubcon

E) Otomasyon Panosu Ve Tesisatı(Plc)
Tüm Boyama Tesisi Tek Bir Kumanda Panosu Yapılacak Ve Tesiste Bu Panodan Kumanda Edilecektir. Panoda Kullanılan Otomasyon Malzemeleri Siemens, Şaft Malzemeleri Telemecanique ( Schneider Group ) Marka, Tesisat Kabloları Uygun Kesitte Tse’Li Olacaktır.

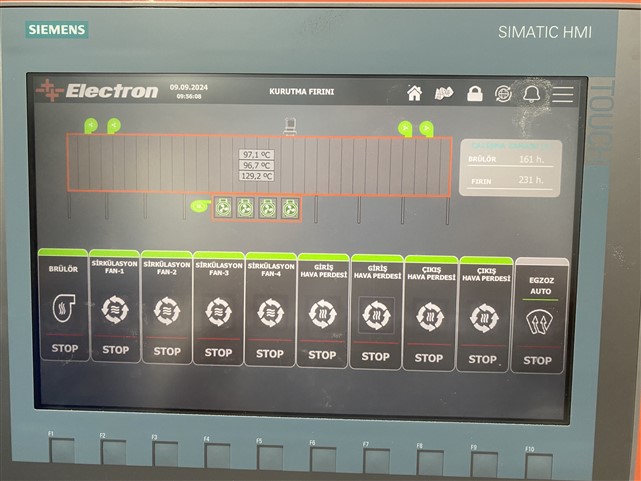

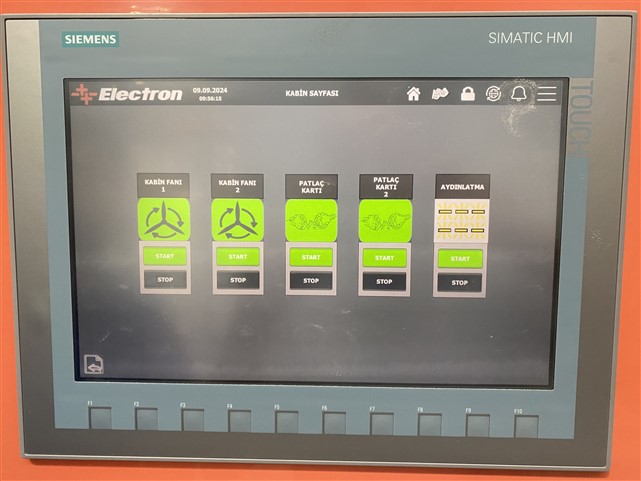

Elektrik Kumanda Panosu Plc Kontrollü Olup, Tüm Tesis Ekipmanlarının Çalışması Ve Kontrolü Plc Ekrandan Yapılacaktır. Kullanılan Plc Siemens Marka S7 Modeldir.

F) Otomatik Toz Boya Uygulama Kabini Ve Cihazları
Dış Ölçüler :
Uzunluk : 5.700 Mm
Yükseklik : 3.400 Mm
Genişlik : 2.100 Mm
Filtre : 12 Ad. Ø 330X1000 Mm
Emiş Fanı : 30 Kw

Filtre Grubu
1 Adet; 12 Filtreli Model, Ø 328X1000 Mm (Her Biri 16 M2 “Electron Marka”). Filtre Grubu Alt Yüzeyi Konik Yapıda Olup,Alt Kısmında Da Sızdırmaz Bağlantılı Bir Atık Boya Deposu Bulunmaktadır.

Manuel Boya Merkezi
•    Ünite Kapalı Tipte Aydınlatma Lambasına Sahiptir.
•    Renk Değişimi Sonrası Çalışma Başlangıcında, Geri Kazanma Hortumundan Gelen İlk Boyayı -İstenirse-   Atık Bölüme Gönderen Çabuk Bağlantılı Tahliye Hattı Mevcuttur.
•    Siklon Altından Gelen Boyanın Taze Boya İle Karıştırılması İçin Depo Üzerinde Enjektör Mevcuttur.
•    Tabanca, Enjektör Ve Hortum İçinde Kalan Boyaların Temizliği Otomatik Yapılmaktadır.
•    Boya Deposu İçinden Ve Ünite Alt Kısmından Toz Emiş Sistemi Ve Emiş Miktarını Ayarlayabilmek İçin        Kollu Klapeler Mevcuttur.
•    Depo Üzerinde Minimum Seviyeyi Denetleyen Bir Sensör Bulunmaktadır.
•    Ünitede Boya Beslemesinin Normal Durumda Manuel Olarak Yapılması Düşünülmüştür.
•    Ünitenin İhtiyacı Olan Hava Da Aynı Şekilde Cihaz Dolabından Filtreli Regülatör Çıkışından Alınmaktadır.
•    Ünite Üzerinde Spiral Hortum Setli 21Adet Hava Tabancası Bulunmaktadır.
•    Renk Değişimine Geçildiğinde; Önce Boya Deposu Zemininde Yer Alan Klape Vasıtasıyla Boya Alta Yerleştirilecek Kutuya Boşaltılacaktır. Klape Kapatıldıktan Sonra Hava Tabancası İle İnce Temizlik Yapılacaktır.

Tozboya Uygulama Ekipmanları
A)E-Coat Master Otomatik Tozboya Cihazı : 12 Adet
B)E-Coat Master Manuel Tozboya Cihazı : 2 Adet
C)Electromotion Zx02® : 2 Adet
D)E-Control Ana Kumanda Dolabı : 1 Adet
A) E-Coat Master Otomatik Toz Boya Uygulama Ekipmanı
 E-Coat Master Toz Boya Tabancası Kontrol Ünitesi

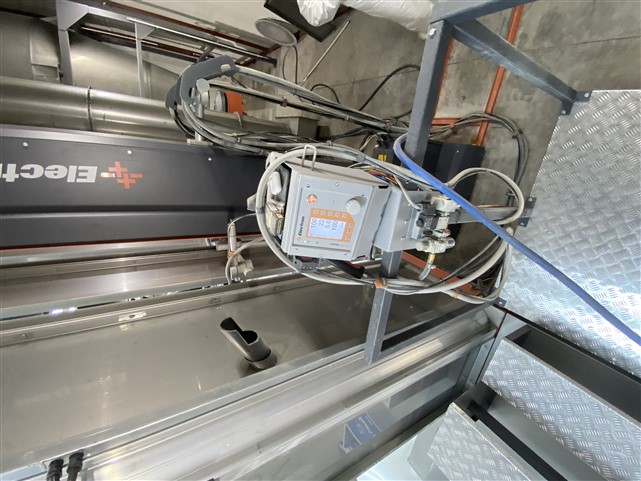

E-Gun C3 Otomatik Toz Boya Tabancası
B) E-Coat Master Manuel Toz Boya Cihazı
E-Gun C1 Manuel Toz Boya Tabancası
C) Electromotıon Zx02® Robot
D) E-Control Ana Kumanda Dolabı
Siklon Grubu

İlan Satış Fiyatına Kdv Dahil Değildir.  Ekipmanlar Ankara'Da Olup Satışı Tarafımızca Tam Fatura Kesilerek Yapılacaktır, Son Pazarlık Kiracı İle Yapılacak Olup, Ekipmanların Söküm İşlemi Alıcı Tarafından Yapılacaktır. Ekipmanları Yerinde Görebilmek İçin İletişime Geçebilirsiniz
